芯鼎盛微控制器MCU典型应用-血氧仪方案

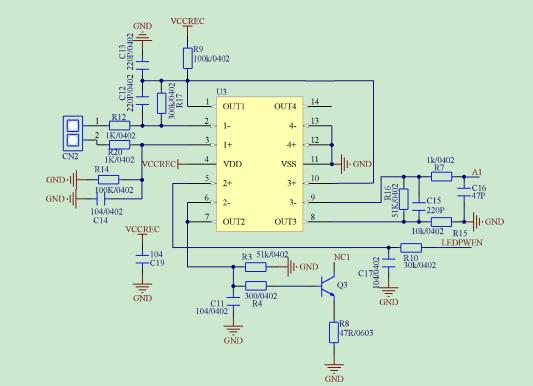

血氧仪原理图

血氧仪系统构成图

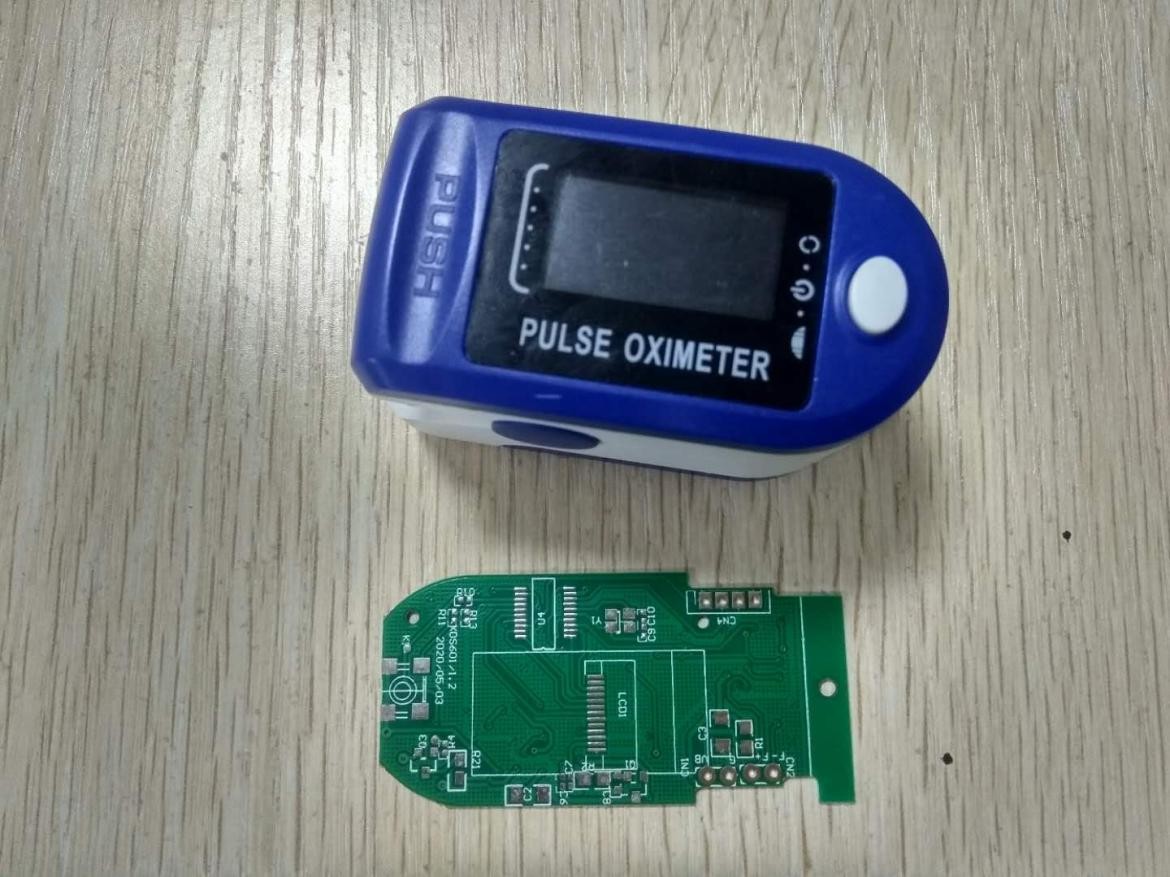

血氧仪电路板及产品图 V1.0

       本采用芯鼎盛技术XDS601主控芯片，该芯片具备10Ｋx14位片ROM，SOP20小型封装，片内自带高可靠性12位ADC模数转换，内部基准电压可选，可配置超低功耗小于2uA 休眠模式，自带看门狗唤醒功能，低电压复位，丰富的IO资源等，有效延长电池的续航时间使用，性价比高。

       产品为便携无创指式测量人体动脉血氧饱和度SaO2 值的装置，将装置夹在被测量手指上进行操作，通过测量可以了解人体的供血能力，操作方便、测量精度高、稳定可靠。

技术参数：

      显示方式：TFT；显示内容：血氧饱和度、脉率、脉搏强度柱、波形图、心跳指示、电池电量；血氧饱和度：范围 70%~100%（精度：±2%）；脉率显示范围：25~250BPM （精度：±2BPM）； 产品重量：约 55G（包括电池）；产品电源：2 节 1.5V，AAA 电池。
