芯鼎盛芯片典型应用之警示灯

功能描述：

       V1.0常用于摩托（电动车）夜间行驶警示，设计常亮、反复流水、快闪、花样流水等4种常用模式；

       V2.0常用于汽车、摩托（电动车）尾灯制动辅助爆闪，设计启动时尾灯常亮，制动刹车时驱动尾灯以8HZ的频率爆闪，有效保障行车安全。

技术参数：

       V1.0待机功耗0.2uA；锂电池3.7V 供电；工作电流5mA；低于2.4V自动关机。

       V2.0输入电压12V；功率3W。

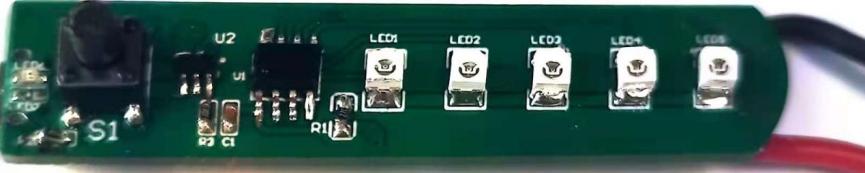

警示灯电路板V1.0

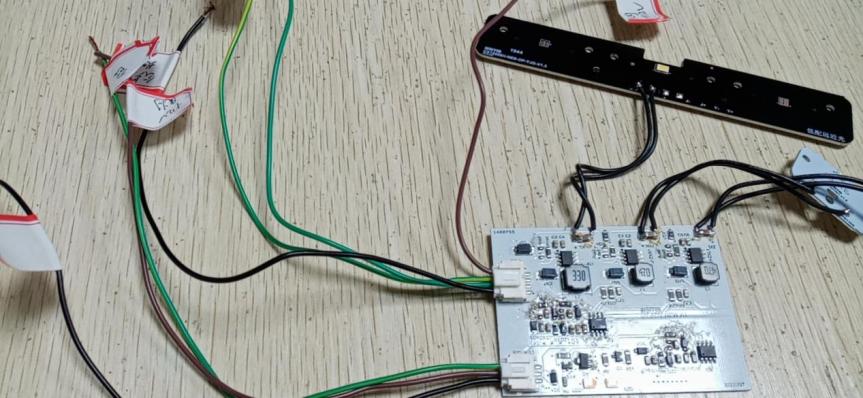

警示灯电路板V2.0

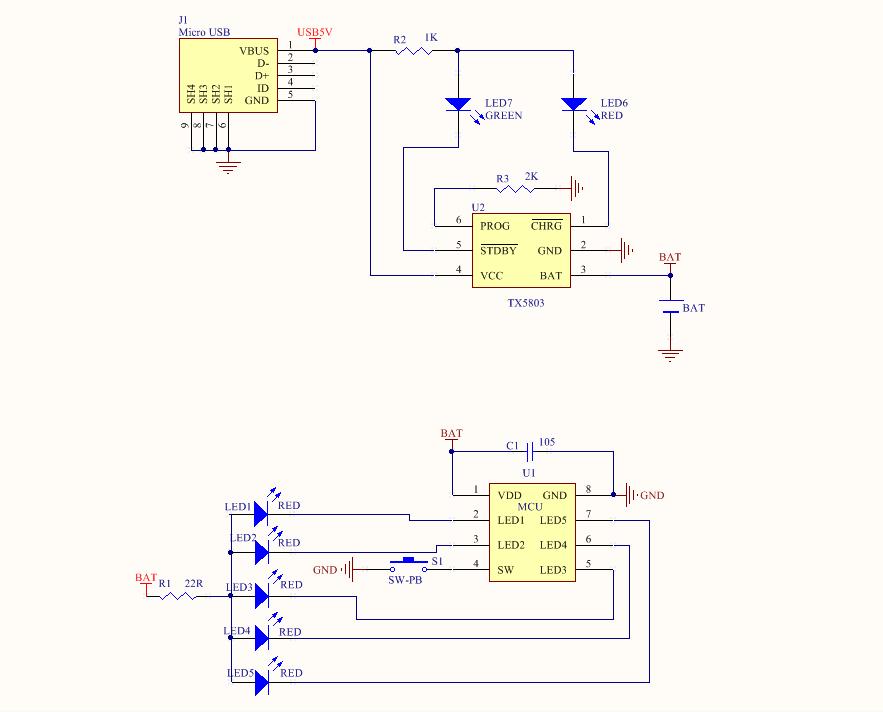

警示灯原理图V2.0
