芯鼎盛芯片典型应用之功放数码管显示屏

功能描述：

       该产品为音箱扩音设备显示装置集成电路，核心使用自研微控制器（MCU-SOP-14），采用多段交互扫描方式，驱动矩阵LED段码屏幕，实时显示时间、USB、电池、电量等图元信息。

       本方案通过微控制器多脚位同时通讯和输入/输出讯息反馈，具有低功耗、驱动无闪烁等优点。

技术参数：

       芯片供电：3~5V；芯片功耗：<75mW；驱动方式：动态交互扫描。

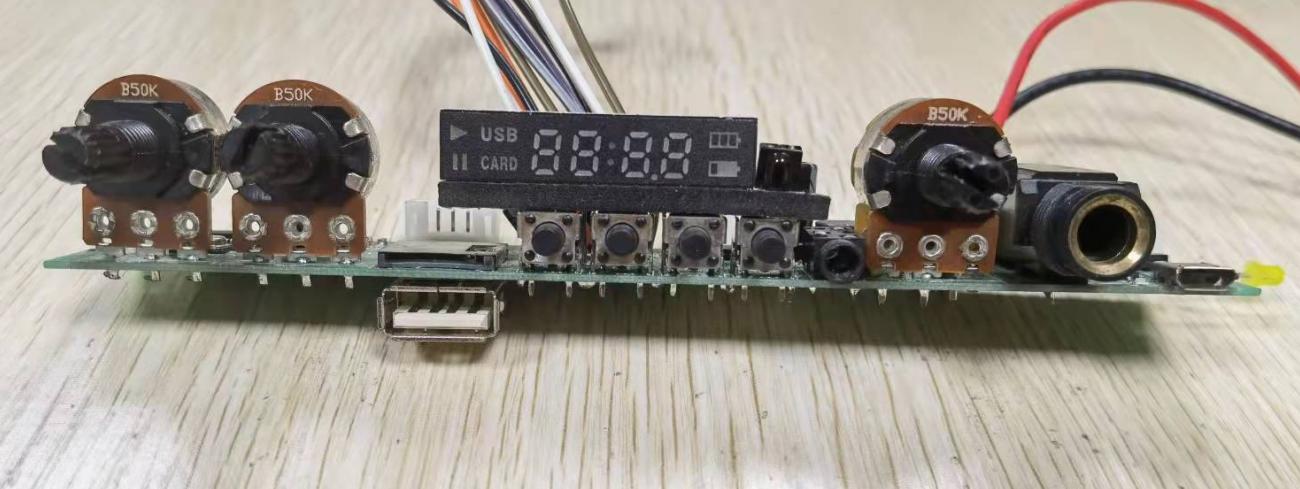

功放数码管显示屏测试板 V1.0

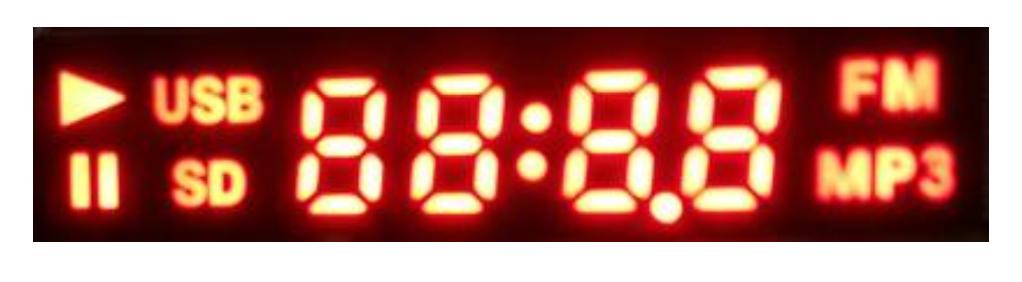

显示效果

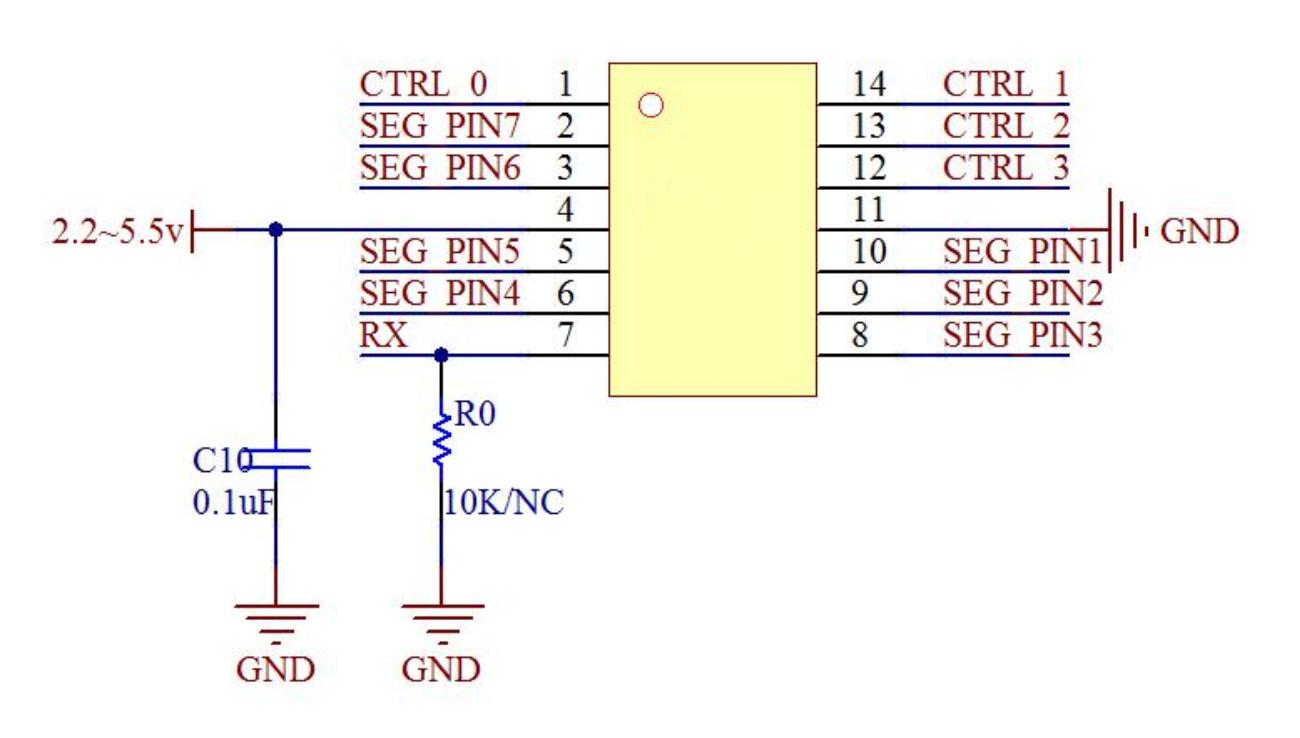

微控制器运行原理图
