基于芯鼎盛TX4205设计的DC-DC升压恒压芯片DEMO

基本描述：

本 DEMO 为 TX4205 制作的演示板，用于 DC 输入 3.6-5.0V，输出恒压12V，输出电流 1A 的应用演示，最高转换效率高达 87%。

本电路固定工作频率是：561.8KHz。输出 12V/1A ，输出电压可调。

在 3.3V电池输入时可以输出 6V/3.5A，9V/2A 或 3.6V 电池输入时可以输出6V/4.5A，9V/3A。

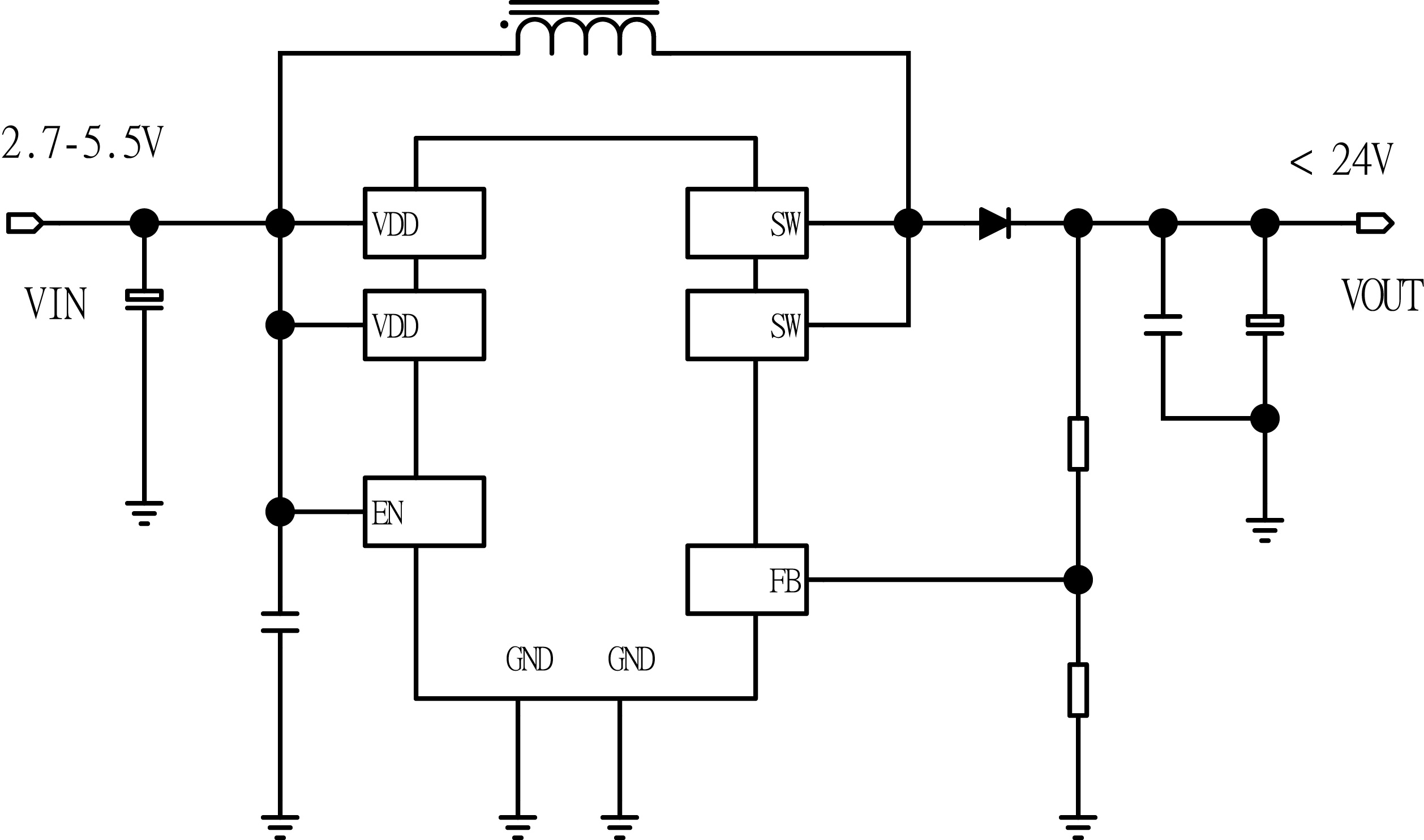

DC-DC升压恒压芯片TX4205原理图

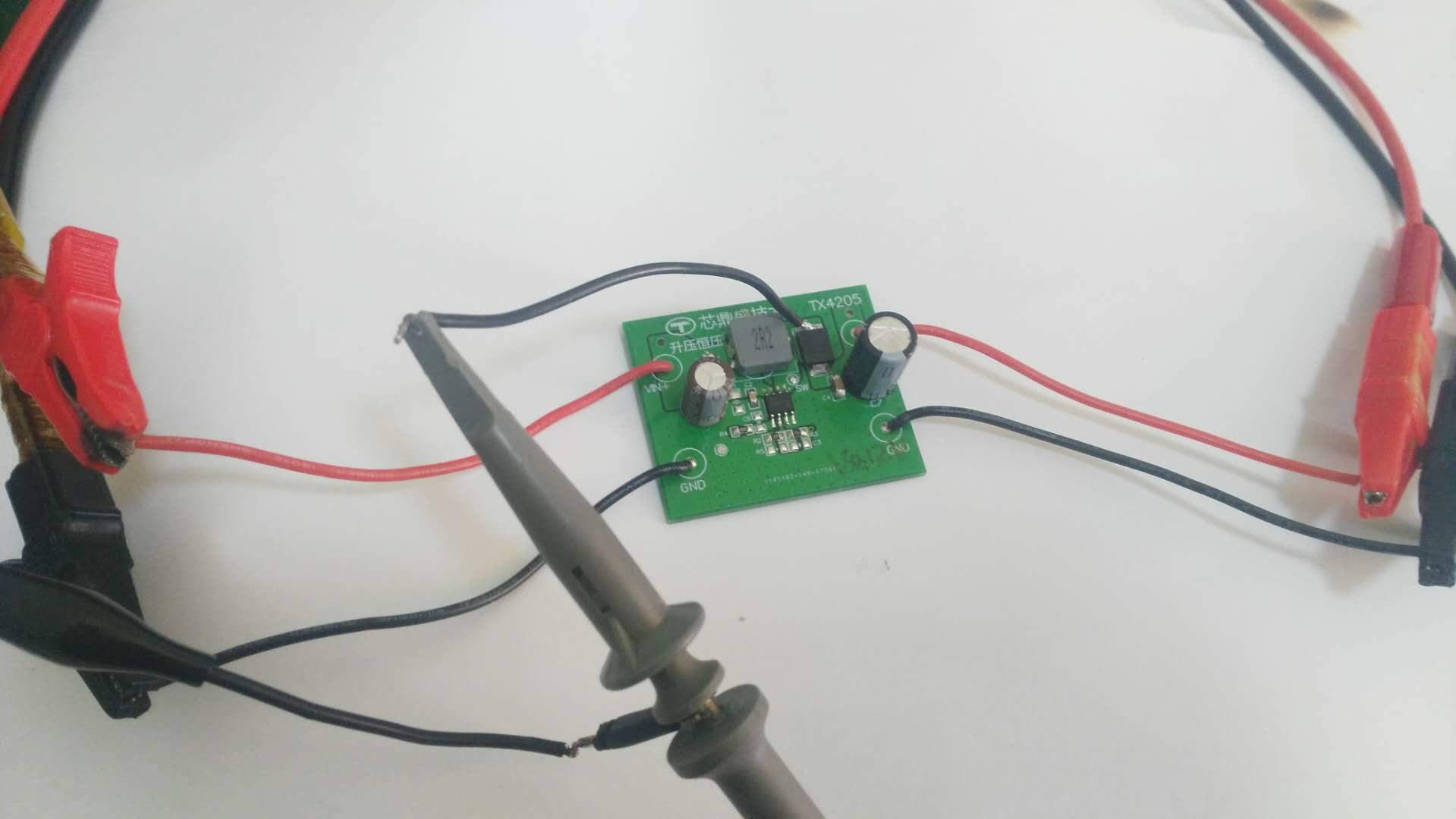

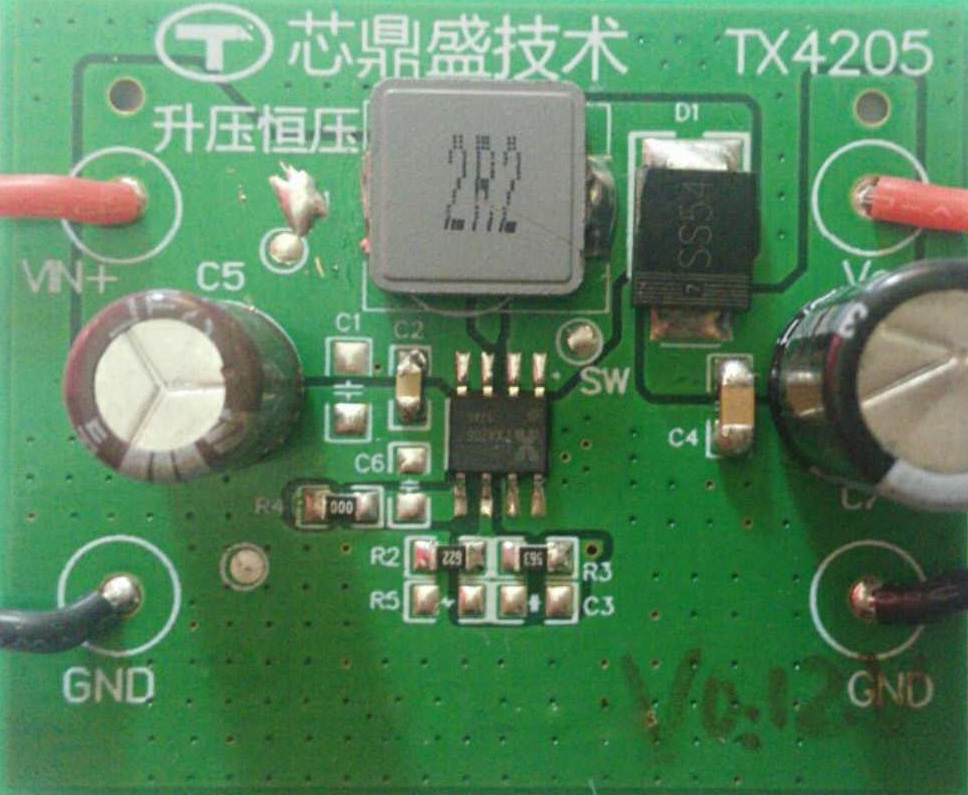

TX4205 制作的演示板

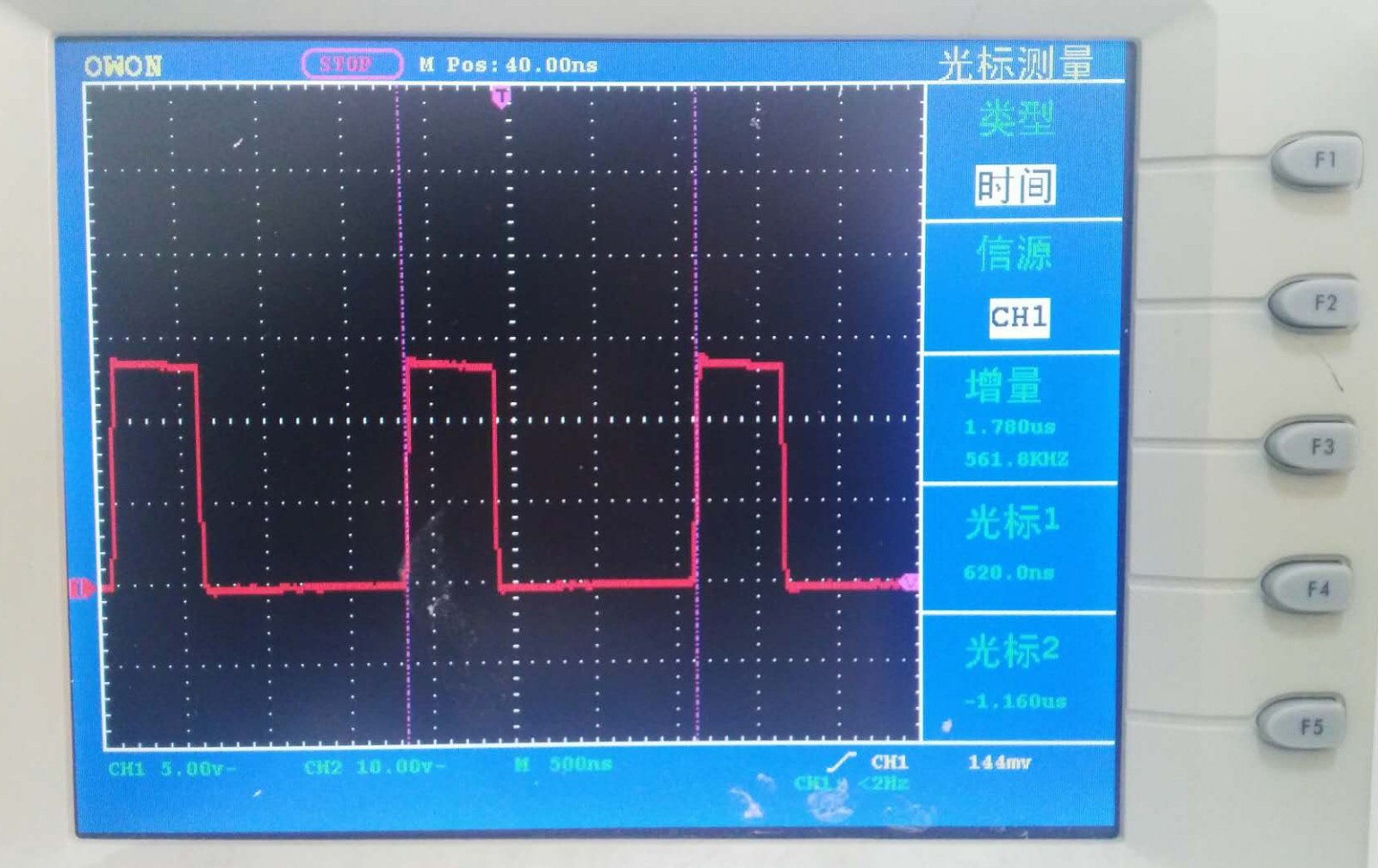

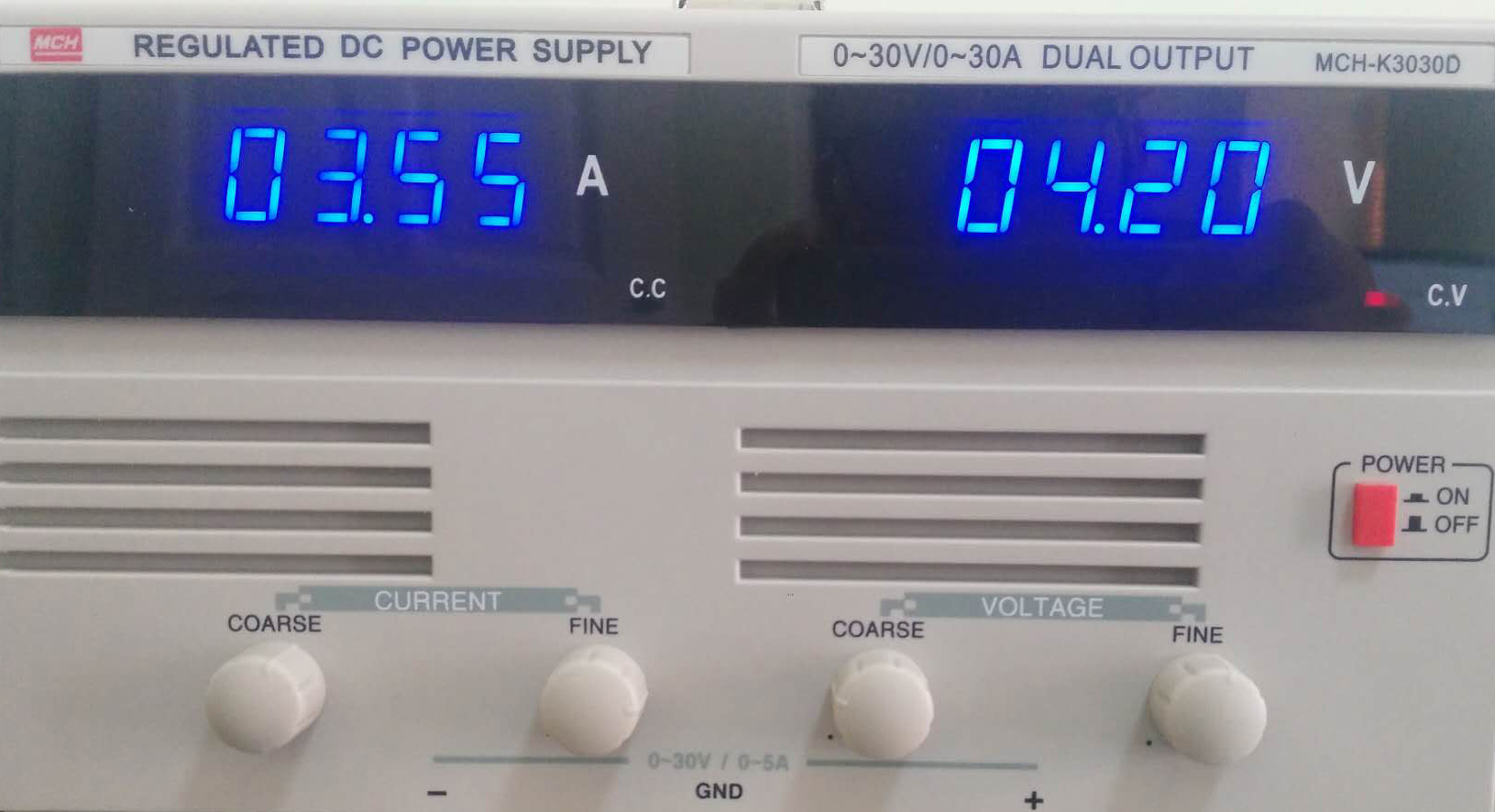

DC-DC升压恒压芯片TX4205参数测量
