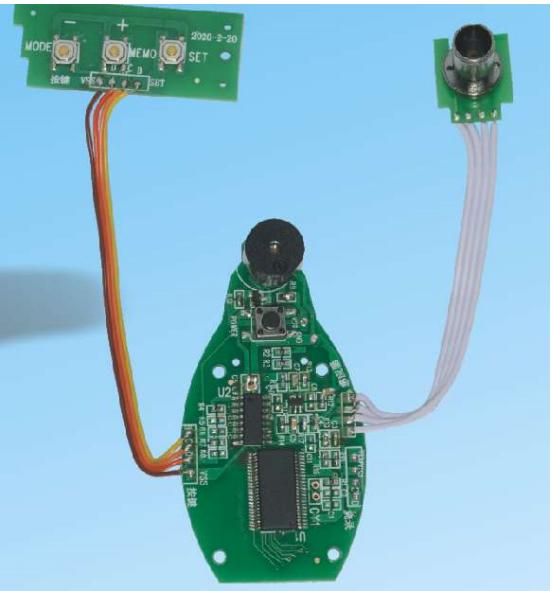

额温枪电路板及成品图 V1.0

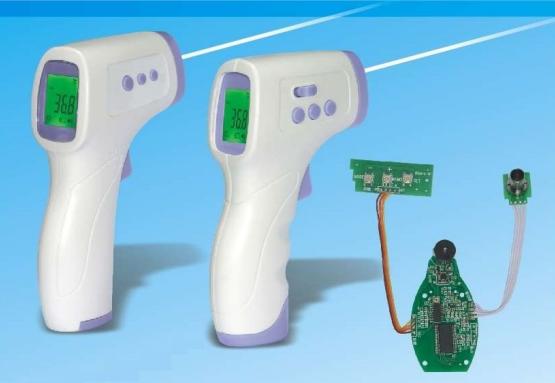

额温枪电路板及成品图 V1.0

额温枪工作原理

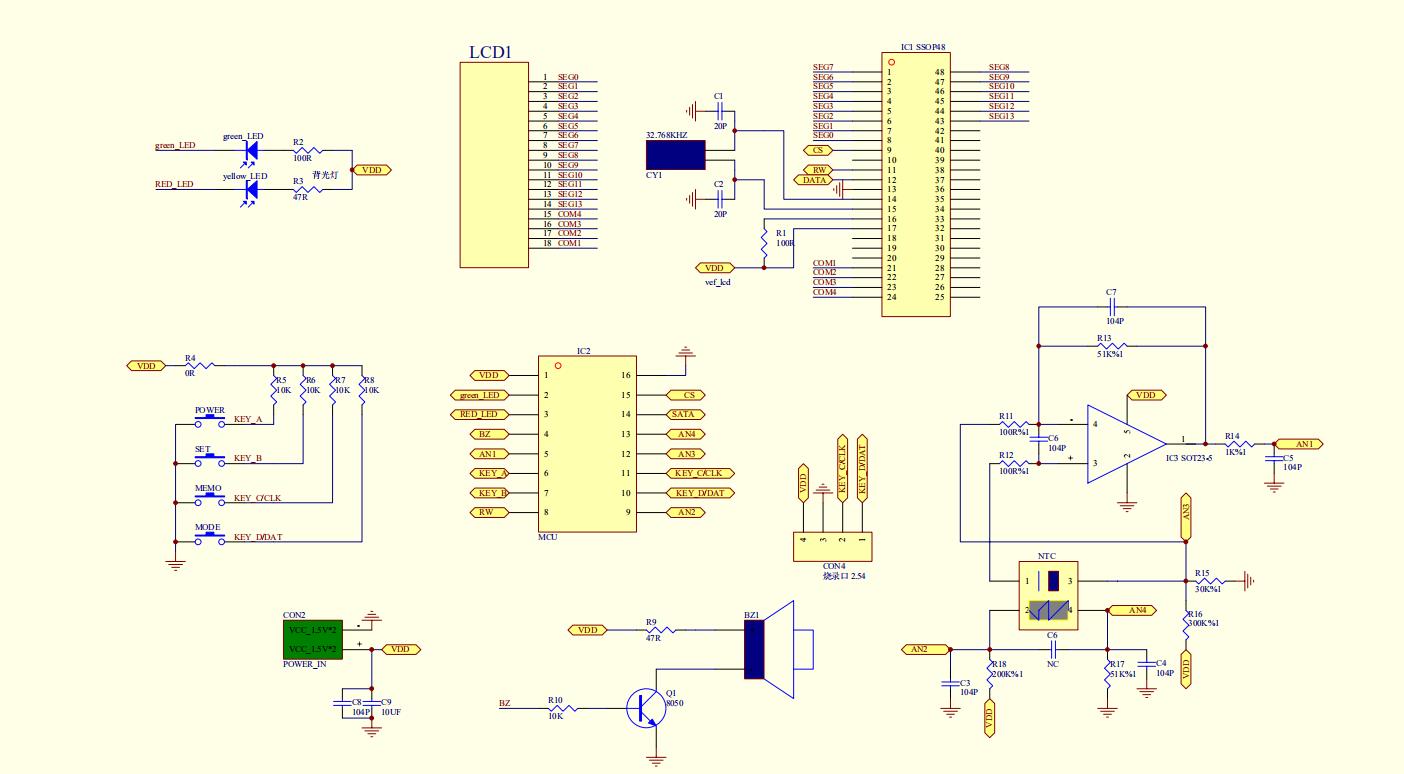

额温枪原理图

额温枪方案功能描述：

       该产品采用芯鼎盛技术XDS901 主控芯片，该芯片具备4Ｋ片内可擦写Flash，片内自带128Ｋeeprom记忆存储，将近期测温值保存列表以供查询，sop-16小型封装，片内自带高可靠性12位 SAR-ADC模数转换，内部基准电压可选，可配置超低功耗小于2UA睡眠模式，自带看门狗唤醒功能，低电压复，足够多的IO源资，有效延长电池的续航时间。采用红外温度传感器采样人体温在LCD液晶屏显示温度值，带50次记忆存储，风鸣开关，华氏度/摄氏度切换，四按键功能键盘，组成医用/家用额温枪方案。

        两节干电池提供3Ｖ供电电源，红外探头采样信号，经运放放大1000倍后，MCU设置内部基准2V，换算出探头VT值和NTC温境温度值，插入医用涵数计算式公式，计算得出准确的测温值，由微控制器（MCU）发送数据显示至LCD驱动屏，同时键盘可选择的采样结果，功能切换，开关风鸣器等组成一个完整的人体测温系统。

       产品可用于医用/家用日常测量人体温度使用，携带方便。随时可切换人体/物体探测两种模式，并自动记忆方便随时查看最近的测温记录，校准时自动保存校准数据，并在下次启动时使用已校准的数据而无需每次校准，本产品测量精度高、测温快速、环境适应性强。
